Kabelaufbauschächte aus Beton – variabel, robust, erweiterbar

Kabelaufbauschächte von RIB Röser werden nach DB-Norm in Elementbauweise gefertigt und sind für den spezifischen Lastfall UIC 71 geeignet. Sie besitzen die Typzulassung des Eisenbahnbundesamtes (EBA) [Nr. 21.52-21izbia/001-2101#017-(042/08-TYP)] und dürfen damit bundesweit im Gleis- und Bahnbau eingesetzt werden. Dank langjähriger Erfahrung liefern wir geprüfte Lösungen für die sichere Kabelverlegung – insbesondere zwischen den Gleisen.

Funktion und Einsatzbereiche von Kabelaufbauschächten

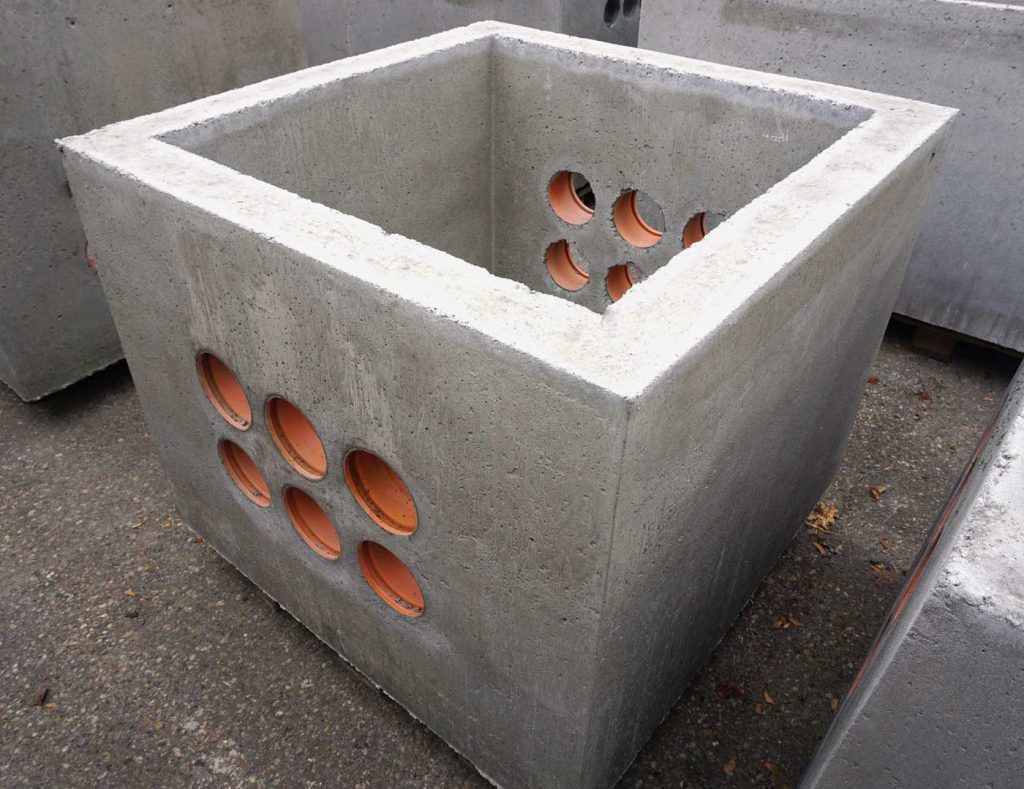

Kabelaufbauschächte sind Betonfertigteile, die der sicheren Aufnahme, dem Schutz und dem Zugang zu Kabeln und Leitungen dienen. Im Industrie- und Verkehrsbau werden Kabel in Kabelzugrohren oder Kabelkanälen unterirdisch geführt. Der Aufbauschacht übernimmt hier gleich mehrere Aufgaben:

geschützte Unterbringung und Umlenkung von Kabeln
jederzeitige Zugänglichkeit für Abzweige, Verteiler und Wartungsarbeiten
dauerhafte Stabilität und Sicherheit durch hochwertige Betongüten

Elementbauweise für variable Höhen und flexible Einsatzmöglichkeiten

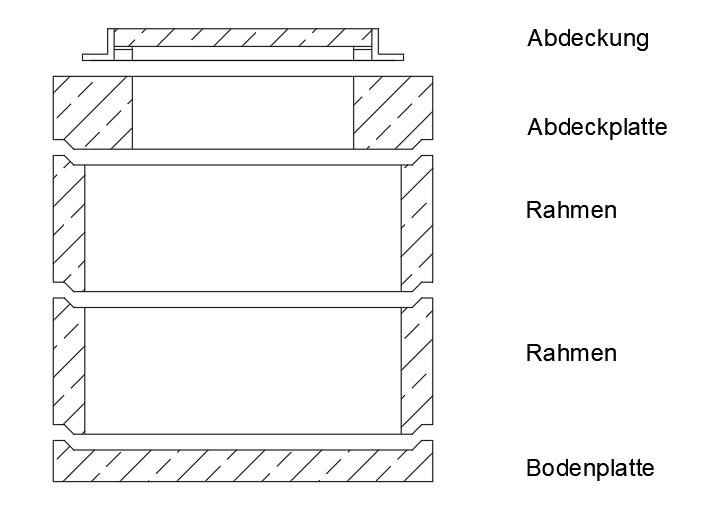

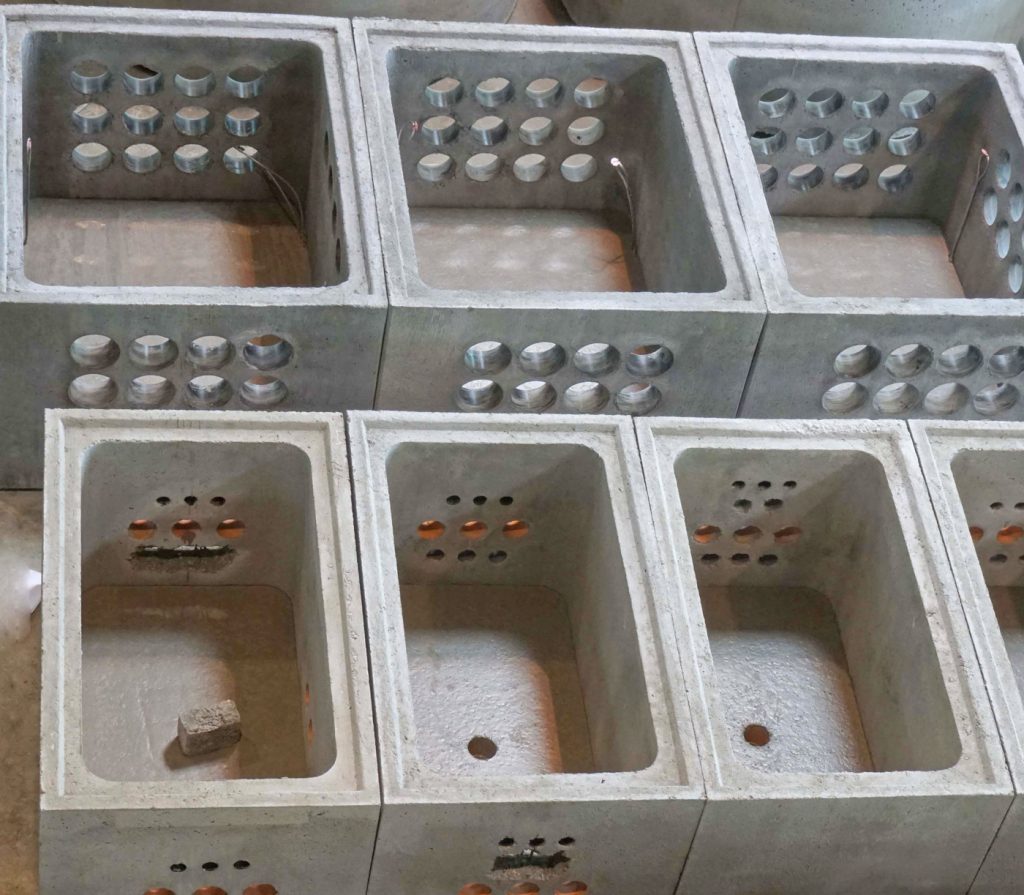

Unsere Kabelaufbauschächte bestehen aus Bodenplatte, Rahmenelement(en) und Abdeckplatte. Die Bauhöhe lässt sich flexibel durch den Einsatz mehrerer Rahmen oder unterschiedlich hoher Elemente variieren.

Besonderheit: Wird anstelle einer Bodenplatte ein Boden in einen Rahmen eingegossen, entsteht aus dem Aufbauschacht ein Topfschacht. Damit eröffnen sich zusätzliche Einsatzmöglichkeiten – von der klassischen Kabelführung bis hin zu individuellen Sonderlösungen.

Robuste Betongüte und hohe Belastbarkeit

Alle Kabelaufbauschächte der RÖSER-Gruppe sind für SLW 60 / LM1 bemessen und bewehrt. Wir verwenden Beton der Güte C35/45 mit den Expositionsklassen XC4, XF3, XA2 und einer Betondeckung von Cnom 35 mm. Damit erfüllen unsere Produkte höchste Anforderungen an Belastbarkeit, Dauerhaftigkeit und Nachhaltigkeit.

Alle Vorteile auf einen Blick

DB-Norm und EBA Typzulassung  
Starke Belastbarkeit dank hoher Bewehrungsgrade (SLW 60/LM1)  
Hohe Qualität und Langlebigkeit: Betongüten (C35/45, XC4, XF3, XA2)
Elementbauweise: flexible Gestaltung, individuelle Maße 
Variable Einsatzmöglichkeiten und Abdeckungsvarianten  
Nachträgliche Erweiterbarkeit, auch nach Jahren  
Als Lagerschächte immer verfügbar

Verfügbare Größen und Maße der Kabelaufbauschächte

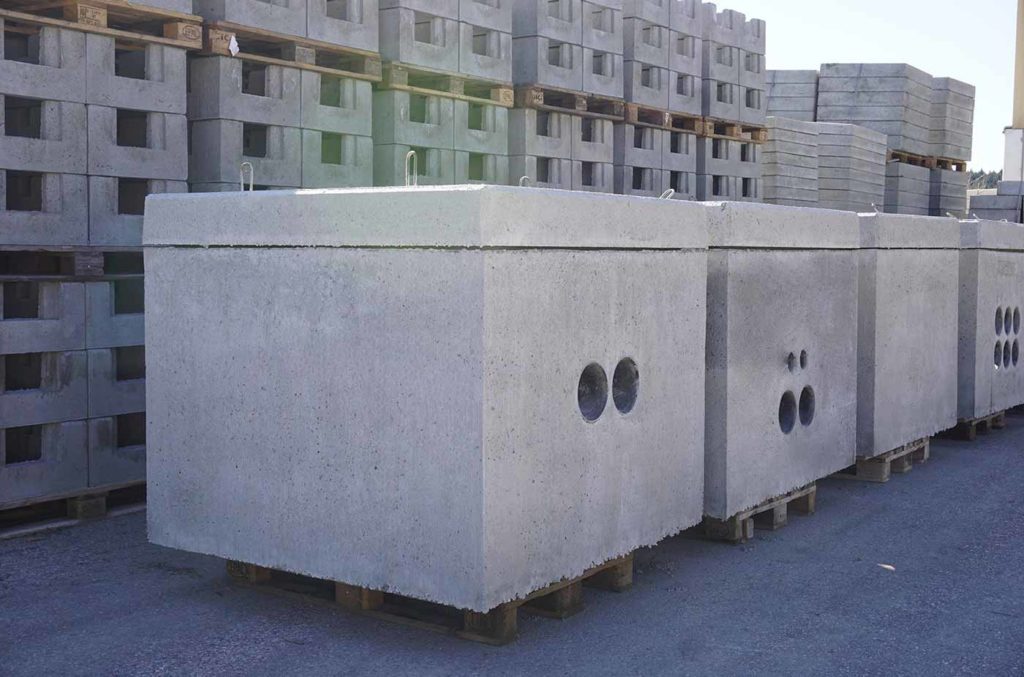

Wir liefern Kabelaufbauschächte in zahlreichen lichten Schachtmaßen (Länge × Breite). Durch die variabel kombinierbaren Rahmenelemente ist die Höhe individuell anpassbar.

Größentabelle Kabelaufbauschächte

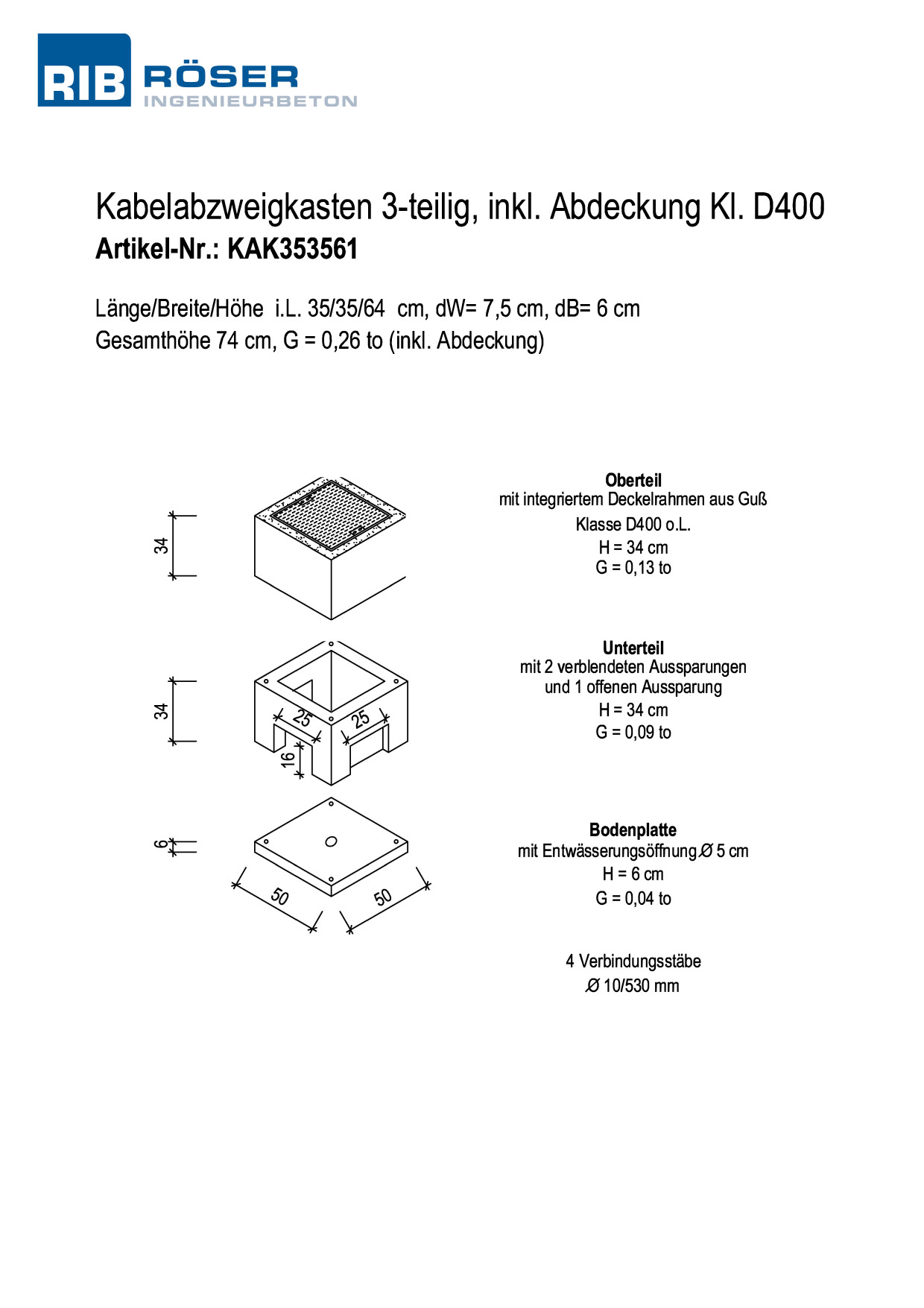

35 x 35 cm

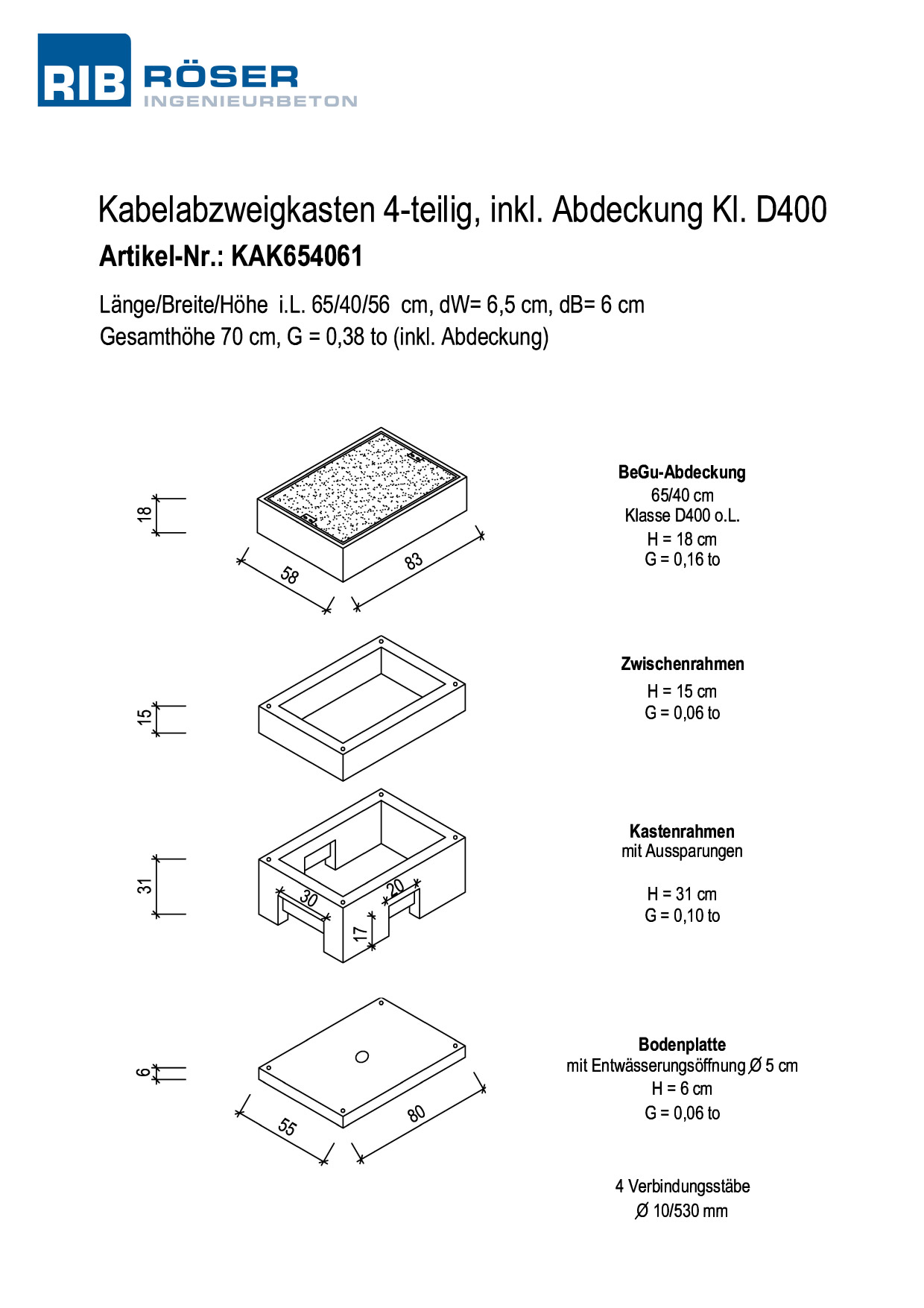

65 x 40 cm

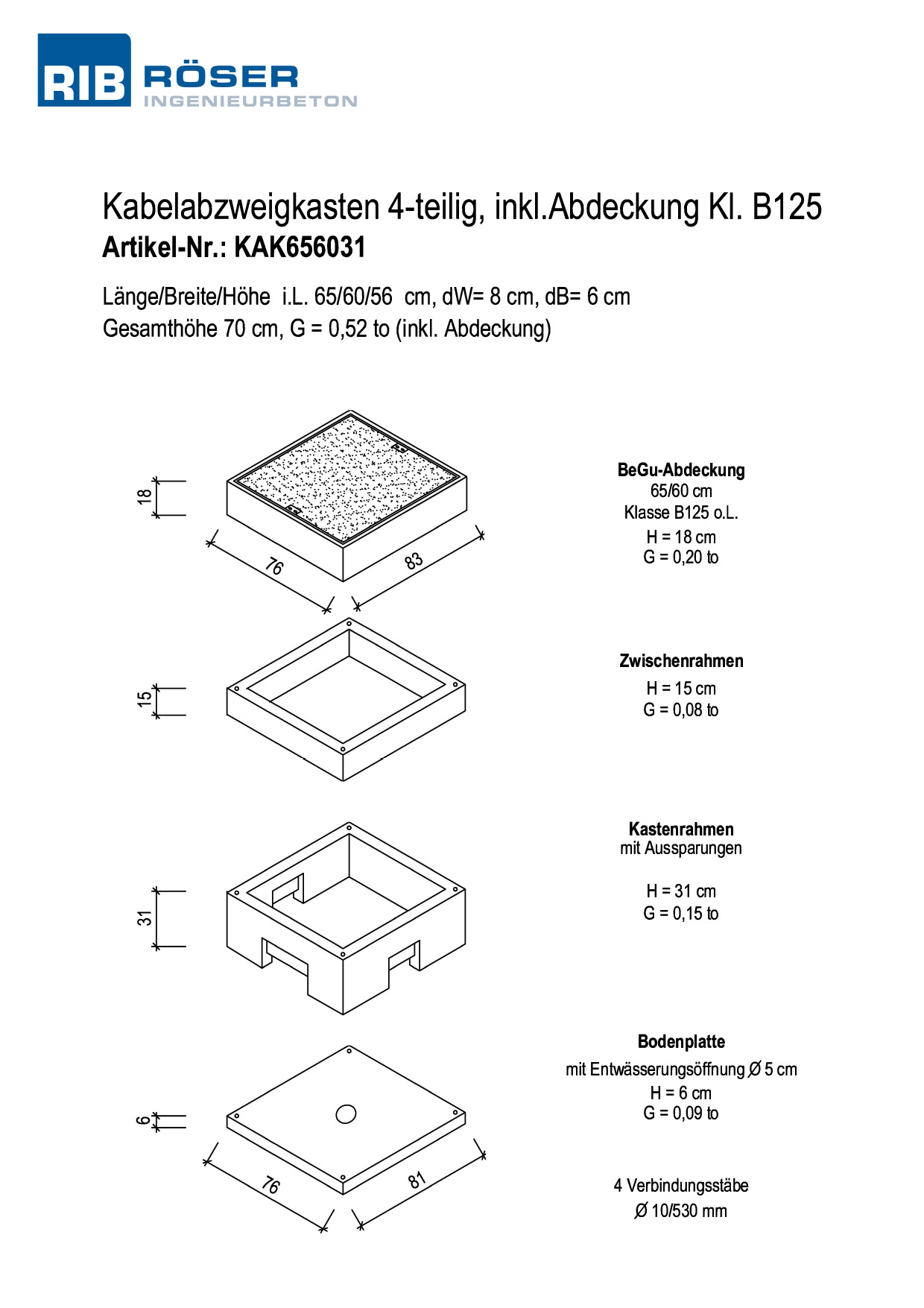

65 x 60 cm
65 x 65 cm (DB)

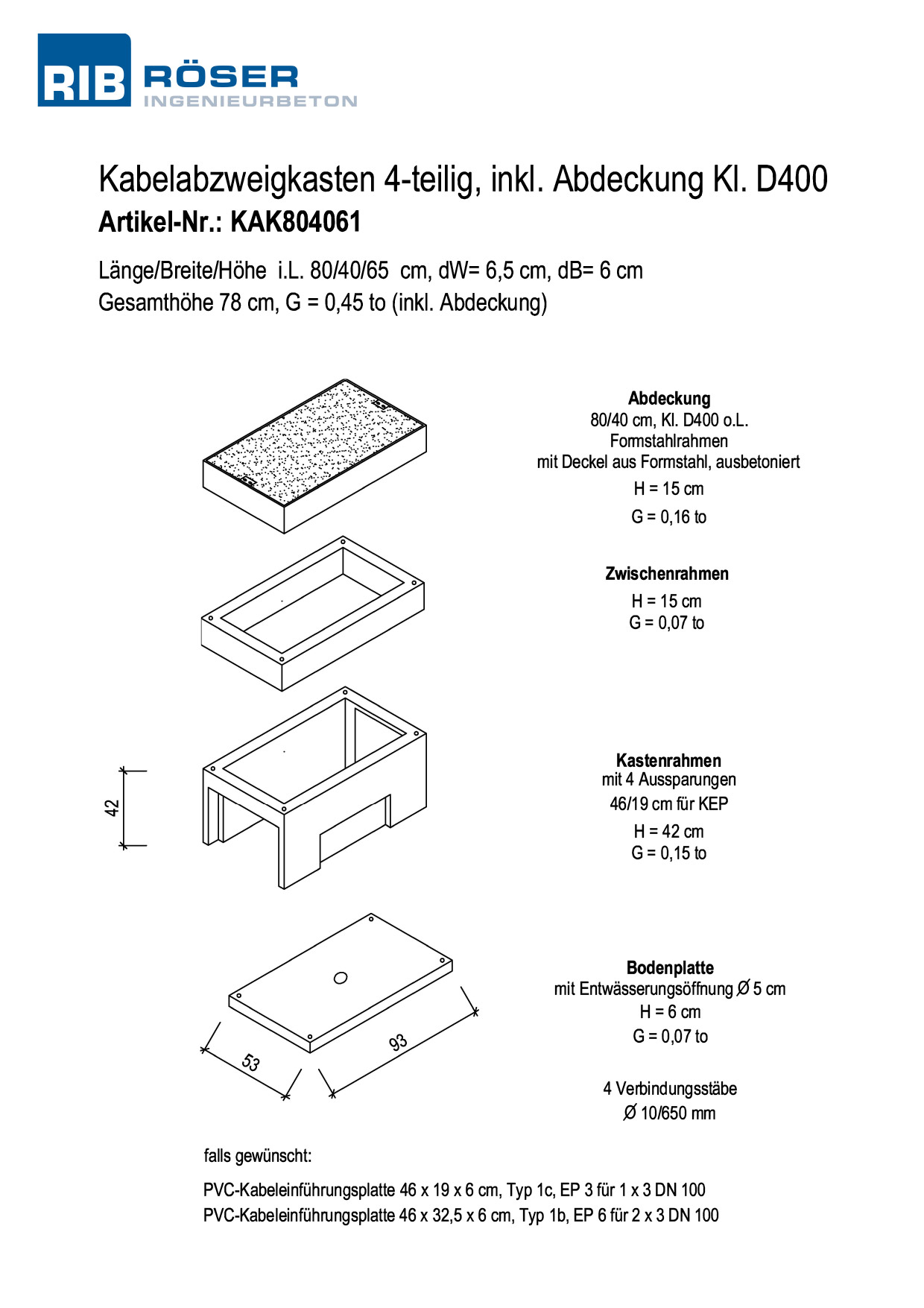

80 x 40 cm
80 x 80 cm

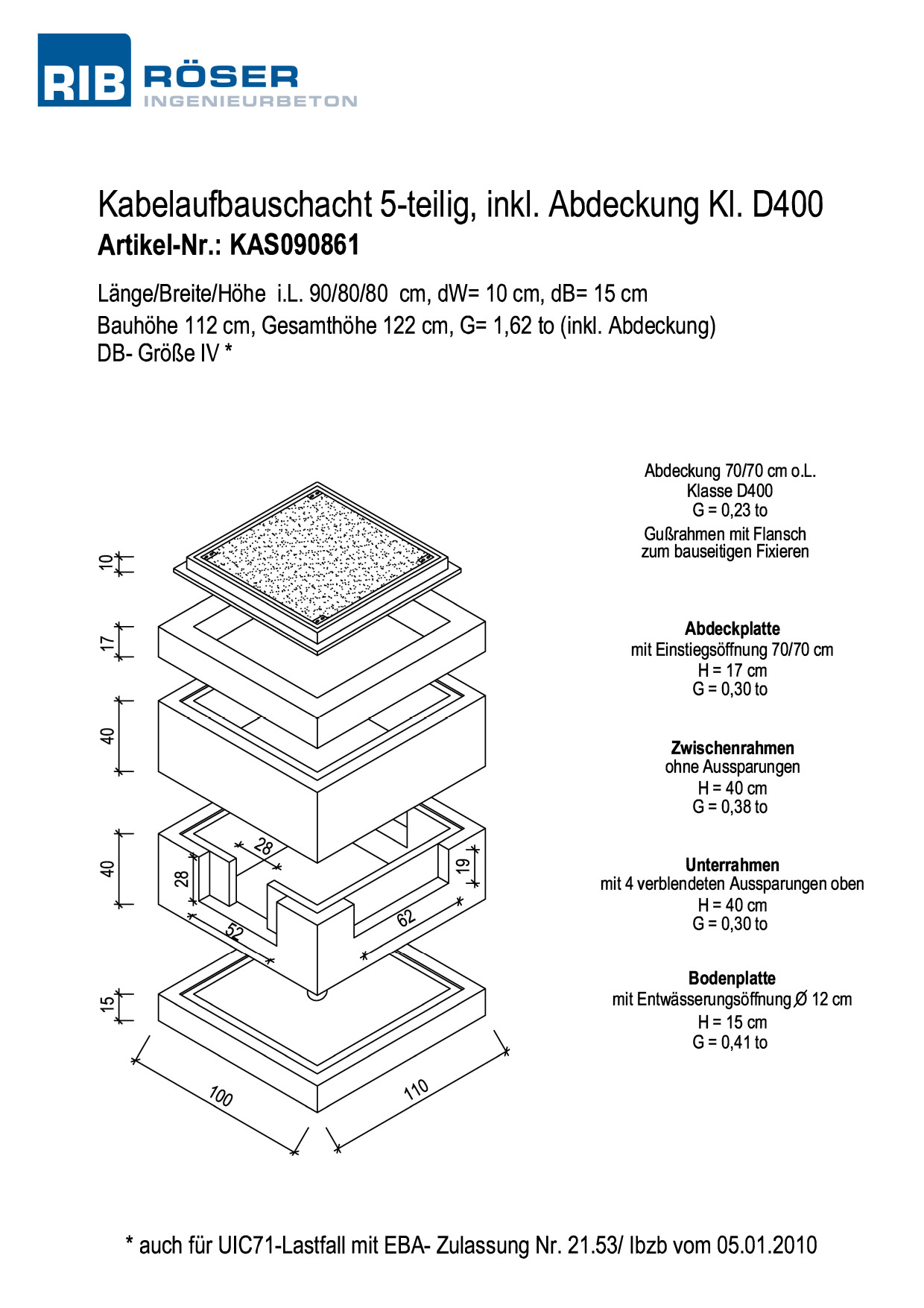

90 x 80 cm (DB)
117 x 65 cm (DB)
100 x 80 cm (DB)
145 x 80 cm (DB)
120 x 120 cm
145 x 120 cm (DB)
150 x 100 cm
150 x 150 cm
160 x 160 cm
200 x 150 cm (DB)
200 x 200 cm
250 x 200 cm (DB)
250 x 250 cm
