Kabeltopfschächte – monolithische Bauweise für flexible Anwendungen

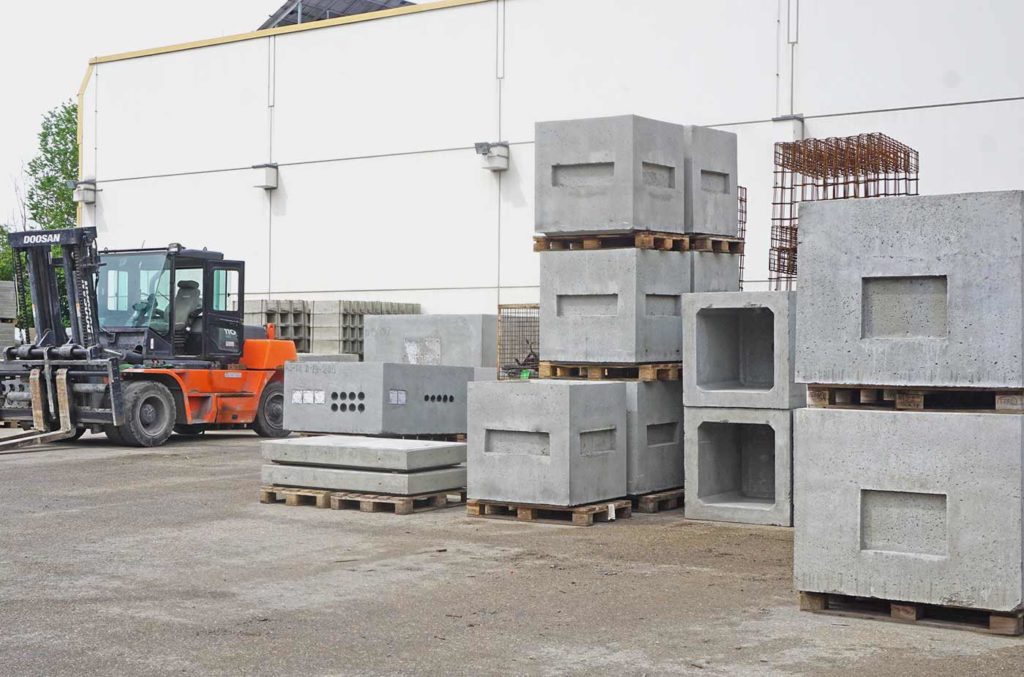

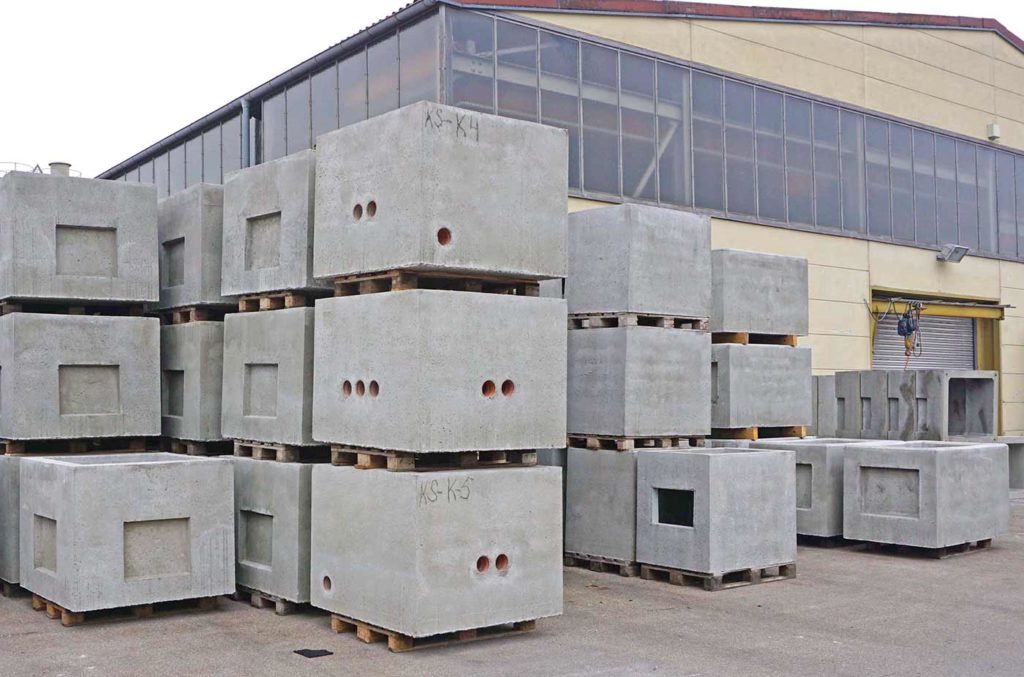

Kabeltopfschächte von RIB Röser werden aus einem Guss hergestellt und zeichnen sich durch ihre fugenlose, monolithische Konstruktion aus. Das Bodenteil ist direkt mit dem Schachtrahmen verbunden und sorgt für höchste Stabilität sowie eine lange Lebensdauer. Geliefert werden die Fertigteile inklusive Abdeckung, wobei sich die Höhe des Kabelschachts durch Zwischenrahmen flexibel anpassen lässt.

Einsatz: Alternative zum Kabelaufbauschacht

Kabeltopfschächte sind eine ideale Alternative zu Kabelaufbauschächten – insbesondere dann, wenn die Schächte vorab gesetzt und die Kabel erst zu einem späteren Zeitpunkt eingezogen werden. Die werkseitig vorgesehenen Aussparungen erleichtern die nachträgliche Kabelverlegung erheblich. Typische Einsatzgebiete sind:

Fernmelde- und Signalanlagen
Bahntrassen und Bahnsteige
Elektro-Kabeltrassen
Kasernen- und Industriebauten

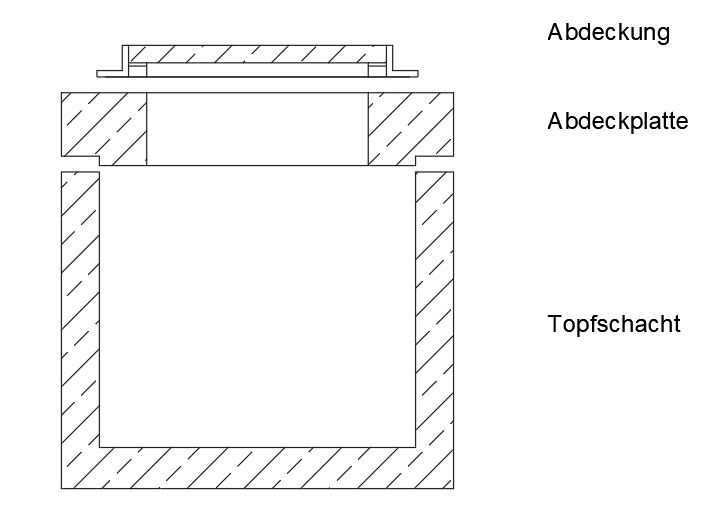

Aufbau der Kabeltopfschächte

Unsere Kabeltopfschächte beinhalten standardmäßig eine Schachtabdeckung mit Gussrahmen und Flansch zur bauseitigen Fixierung. Das integrierte Bodenteil verfügt über Entwässerungsöffnungen mit verblendeten Aussparungen, über die Wasser zuverlässig abgeleitet wird. Auf Wunsch statten wir die Schächte mit PVC-Kabeleinführungsplatten in unterschiedlichen Größen aus. Technische Details und Maße finden Sie in den unten verlinkten Datenblättern.

Alle Vorteile auf einen Blick

Monolithische Bauweise ohne Fugen
Schnelle und unkomplizierte Montage
Zuverlässig auch bei schwierigen Boden- und Wasserverhältnissen
Besonders geeignet bei nachträglicher Kabelverlegung
Individuelle Ausführungen und Zubehörteile möglich
Unterschiedliche Abdeckungen und Laststufen verfügbar
Werkseitig berücksichtigte Muffen und Kabeleinführungen
Jahrzehntelange Erfahrung und höchste Qualitätsstandards

Größentabelle

Wir liefern unsere Topfschächte in unterschiedlichen Größen mit verschiedenen Abdeckungen und Laststufen. Zudem besteht die Möglichkeit die Höhe durch den Einsatz zusätzlicher Rahmenelemente zu erweitern. Für Fragen zu den verschiedenen Ausführungen und Größen sprechen Sie uns gerne an.

Lichtes Schachtmaß (Länge x Breite x Höhe):

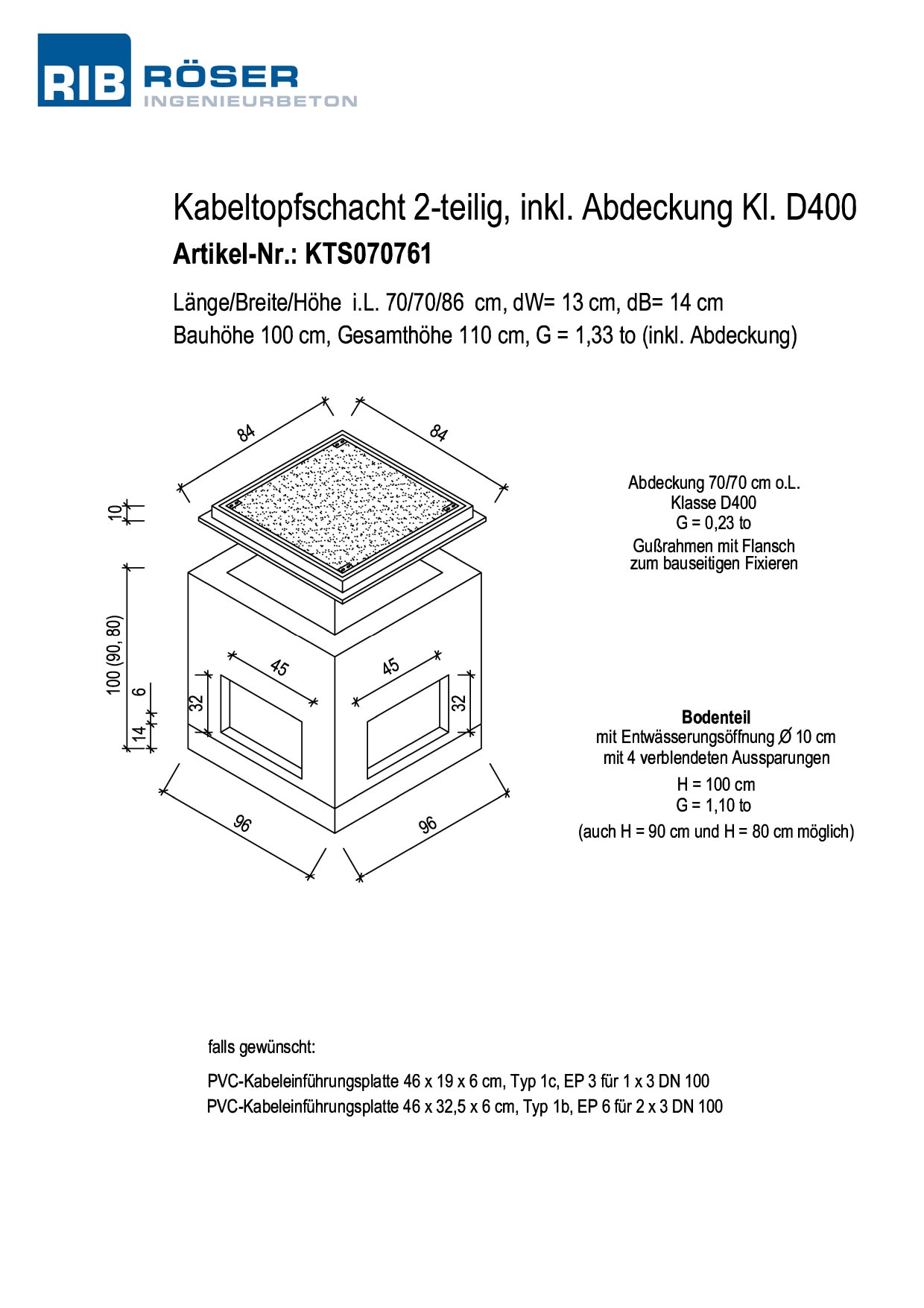

70 × 70 × 86 cm

100 × 60 × 89 cm

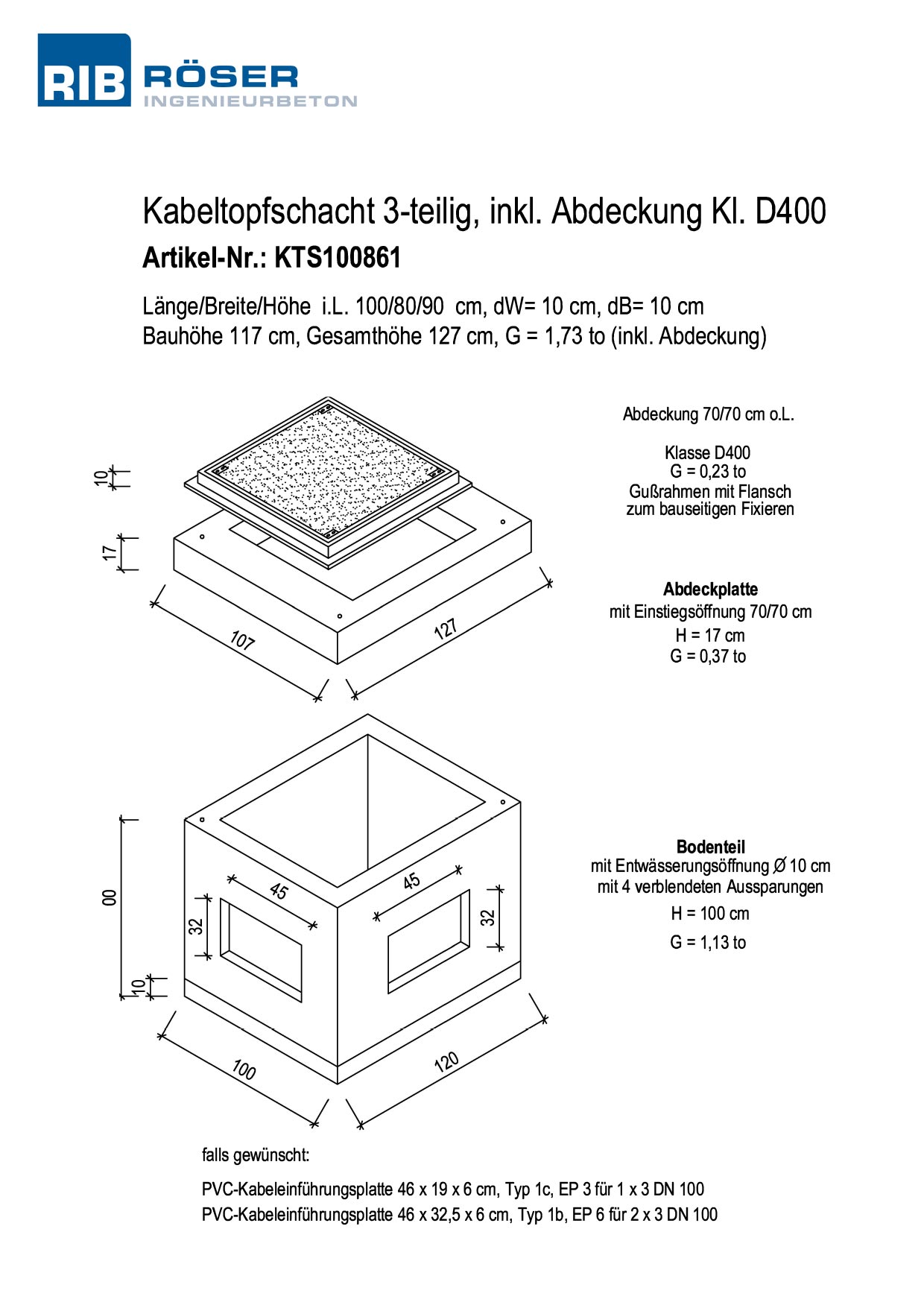

100 × 80 × 90 cm

100 × 100 × 87 cm

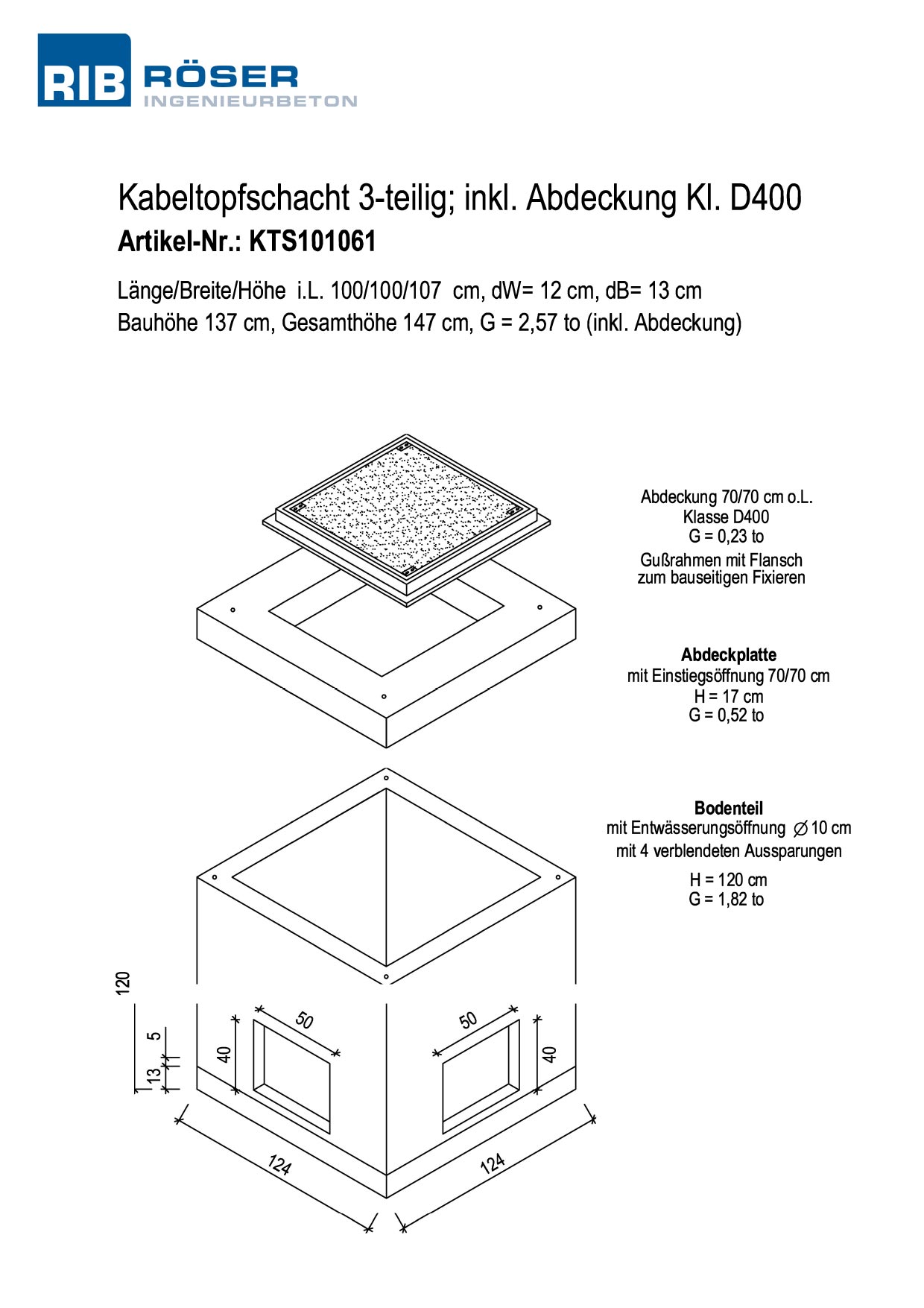

100 × 100 × 107 cm
