Rahmendurchlässe – vielseitige Lösungen für Wasser-, Verkehrs- und Naturschutzprojekte

Die Rahmendurchlässe von RIB Röser sind massive Betonfertigteile für den Tief- und Ingenieurbau. Sie dienen sowohl der sicheren Ableitung von Wasser als auch als Unterführungen für Personen, Fahrzeuge oder Tiere. Typische Anwendungen sind Querungen unter Straßen und Bahntrassen, Entwässerungssysteme, Wegeführungen sowie Amphibientunnel im Bereich des Natur- und Umweltschutzes.
Gefertigt aus Stahlbeton C35/45 in WU-Ausführung, stehen unsere Durchlässe für höchste Belastbarkeit, geprüfte Sicherheit und lange Lebensdauer.

Rahmendurchlässe und Rahmenprofile – zwei Begriffe für ein Produkt

In Ausschreibungen und Planungsunterlagen tauchen häufig beide Begriffe auf: Rahmendurchlass beschreibt den funktionalen Einsatz, während Rahmenprofil den konstruktiven Aspekt der rechteckigen Betonfertigteile hervorhebt. Bei RIB Röser stehen beide Bezeichnungen für dasselbe Produkt – gefertigt nach modernsten Standards und auf Wunsch individuell angepasst.

Individuelle Fertigung – ein- oder mehrteilig

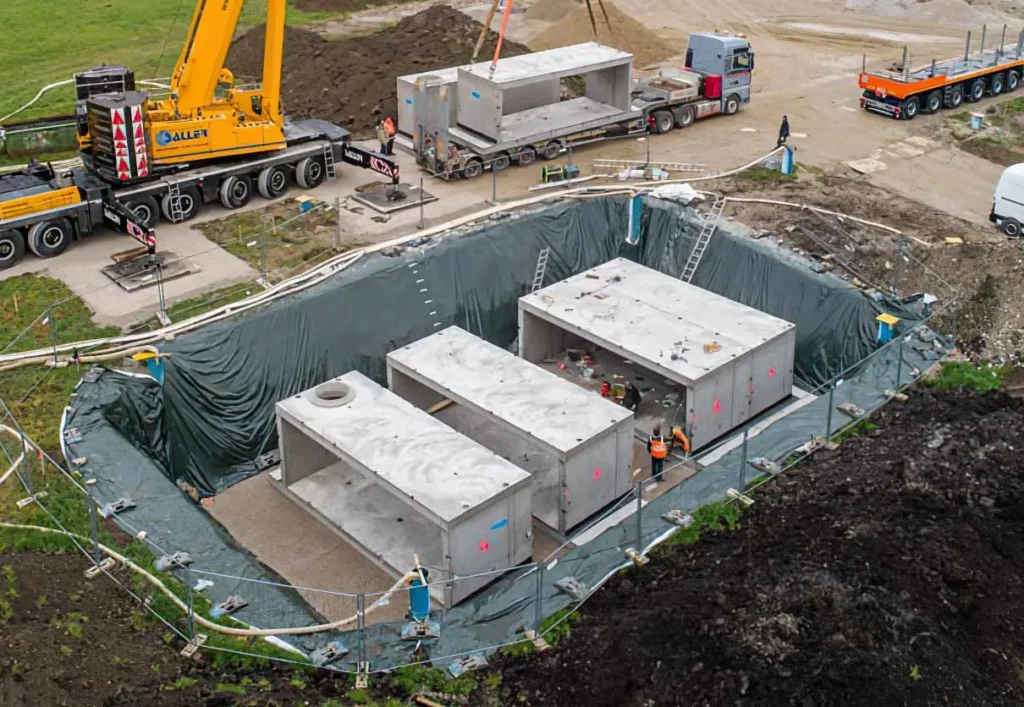

Wir fertigen Rahmendurchlässe bzw. Rahmenprofile ein- oder mehrteilig nach Kundenwunsch. Je nach statischer und hydraulischer Anforderung bieten sich dabei zwei Bauweisen an:

Monolithisch gefertigte Rahmenprofile in verschiedenen Abmessungen, Bewehrungen und Wandstärken
Seriell hergestellte U-Kanäle mit passenden Abdeckplatten

Fügung und Abdichtung

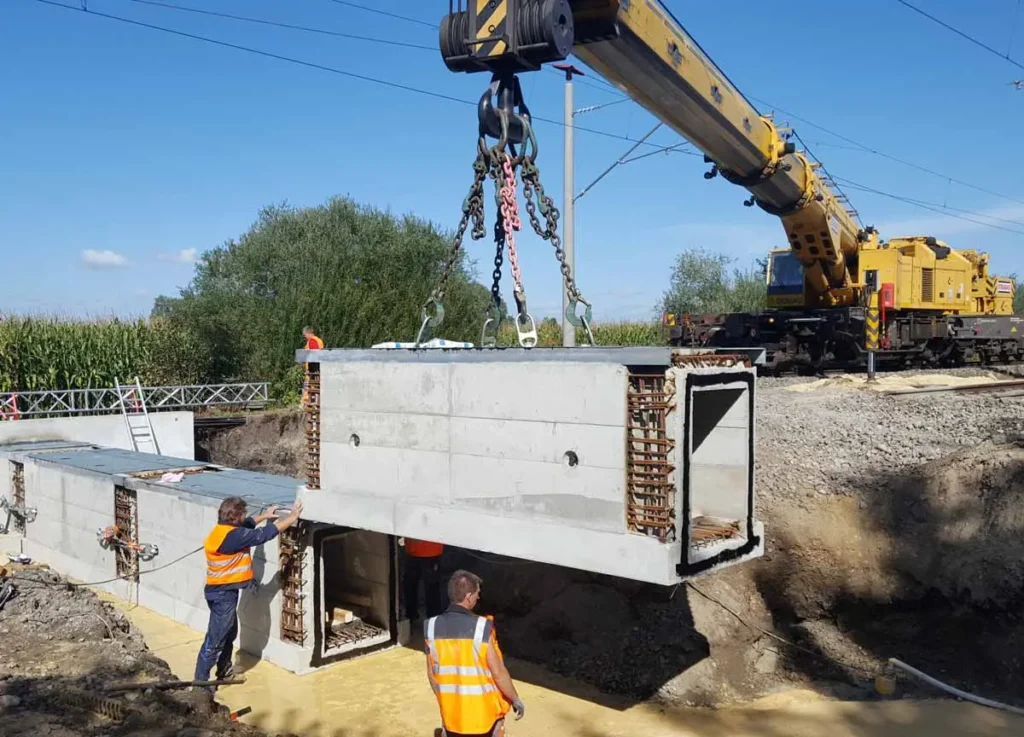

Die Montage erfolgt in der Regel durch unser eigenes, erfahrenes Fachpersonal.

Bei seriellen U-Kanälen geschieht die Fügung über ein Mörtelbett entlang der Falzverbindung.

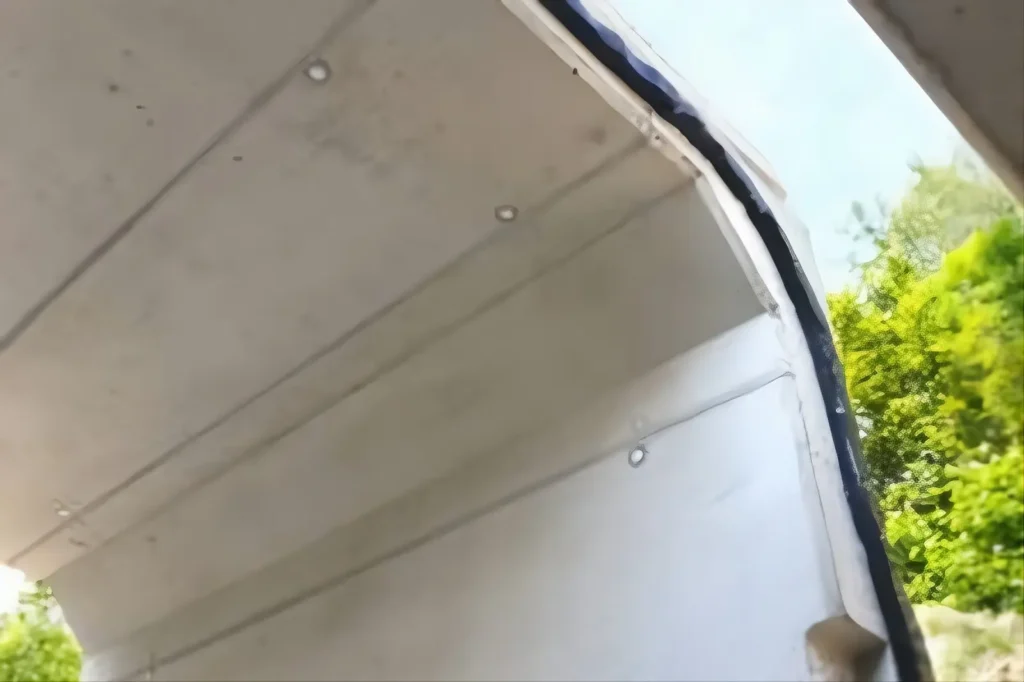

Bei monolithisch hergestellten Fertigteilen erfolgt die Verbindung entweder mit Spannschlössern (mit DIBt-Zulassung) und Abdichtband oder durch Verguss mittels Anschlussbewehrung und Verpress-Schlauch.
So entsteht eine dauerhaft wasserdichte und kraftschlüssige Verbindung der Segmente.

Sonderausstattungen nach Projektvorgabe

Auf Wunsch produzieren wir Rahmendurchlässe und Rahmenprofile mit weiteren Ausstattungsoptionen, zum Beispiel:

Fertigung mit hochwertigem HS-Zement
Innen- oder Außenbeschichtungen mit Epoxidharz oder Bitumenanstrich
Oberflächenveredelung in Natursteinoptik
Werkseitig profiliertes Gerinne in den Rahmenfertigteilen

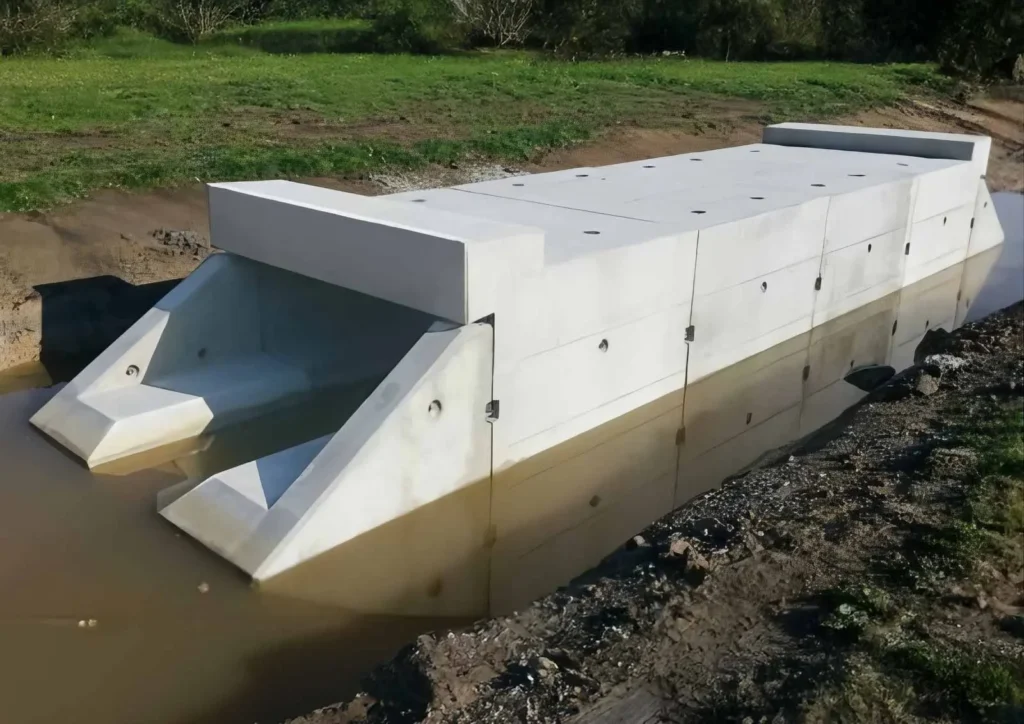

Lieferung inkl. Brückenkopf

Technische Eigenschaften und Vorteile

Betongüte: C35/45, Expositionsklassen XC4, XF3, XA2
WU-Ausführung (wasserundurchlässig)
Maximales Gewicht: bis zu 64 t je Einzelteil
Prüffähige Statik für SLW 60 / LM1 inklusive Auftriebsnachweis
Prüffähige Statik für Bahnlastfall
Montage, Abdichtung und Krangestellung durch RIB Röser auf Kundenwunsch

Ihre Vorteile im Überblick:

Hohe Belastbarkeit auch bei Schwerlastverkehr und Bahnprojekten
Dauerhafte Dichtheit durch geprüfte Verbindungen und Abdichtungssysteme
Individuelle Anpassung an statische und hydraulische Anforderungen
Wirtschaftliche Lösung dank schneller Montage und kurzer Bauzeiten
Langfristige Investitionssicherheit durch robuste Ausführung und geringe Wartung
